Průvodce oživením MIREL VZ1
Příprava
▶
- ◯ Dokumentace
Podrobnosti dokumentace ▶
- ◯ Aplikační dokumentace - schémata zapojení
- ◯ Seznam aktivních aplikací, HW-seznam, Příručka oživení VZ1
- ◯ Software - Software Library
- ◯ Protokoly – Z2, D3, C2, SID, Z2E1
- ◯ Dotazník oživení
- ◯ Výrobní čísla komponentů, platnost D4
- ◯ SVP plomba se systémovým číslem
- ◯ Termín oživení
- ◯ Potvrzení připravenosti HDV (hnacího drážního vozidla)
- ◯ Technické vybavení
Podrobnosti technického vybavení ▶
- ◯ Nářadí, plomby
- ◯ Programátory – Atmel AVR, NEC, ST-link
- ◯ Převodník Mirel ATM3 / ATM4 / ATM5
- ◯ Přípravky – TZJ, tester ETCS, redukce Hummel
- ◯ Tester Mirel VZT + redukce IRC
Úvodní kontrola
▶
- ◯ Připravenost HDV
Podrobnosti připravenosti HDV ▶
- ◯ Všechny komponenty namontovány
- ◯ Kabeláž, konektory, svorkovnice
- ◯ Jiná zařízení HDV funkční
- ◯ Beznapěťový stav
Podrobnosti beznapěťového stavu ▶
- ◯ Napájení MIREL VZ1 vypnuto
- ◯ ETCS vypnuto
- ◯ Kontrola komponentů
Podrobnosti kontroly komponentů ▶
- ◯ Správnost komponentů (typ, verze)
- ◯ Výrobní čísla v souladu s dotazníkem oživení
- ◯ Kontrola zaplombování komponentů
- ◯ Zápis výrobních čísel do protokolu Z2
- ◯ Kontrola montáže snímačů kódu
Podrobnosti kontroly snímačů kódu ▶
-
◯ Měření výšky (19cm +-1.5cm) a stranového posunu (+-1cm od značky)
- ◯ Zápis měření do protokolu Z2
-
◯ Měření výšky (19cm +-1.5cm) a stranového posunu (+-1cm od značky)
- ◯ Odpojení komponentů
Podrobnosti odpojení komponentů ▶
- ◯ IRC - konektor
- ◯ Mirel STB – konektory Hummel a Cannon
- ◯ Návěstní opakovače – konektor Wago
- ◯ Mirel SPIO – konektor Cannon
- ◯ Mirel Black Box – propojovací kabel VZ1
- ◯ Základní jednotka – konektor Harting
- ◯ Kontrola konektorů
Podrobnosti kontroly konektorů ▶
- ◯ Konektory jsou správně osazeny
- ◯ Kontrola konektoru Harting – zasunout 3x konektor do ZJ, kontrola pinů/dutinek
- ◯ Spojení konektorů Hummel navzájem

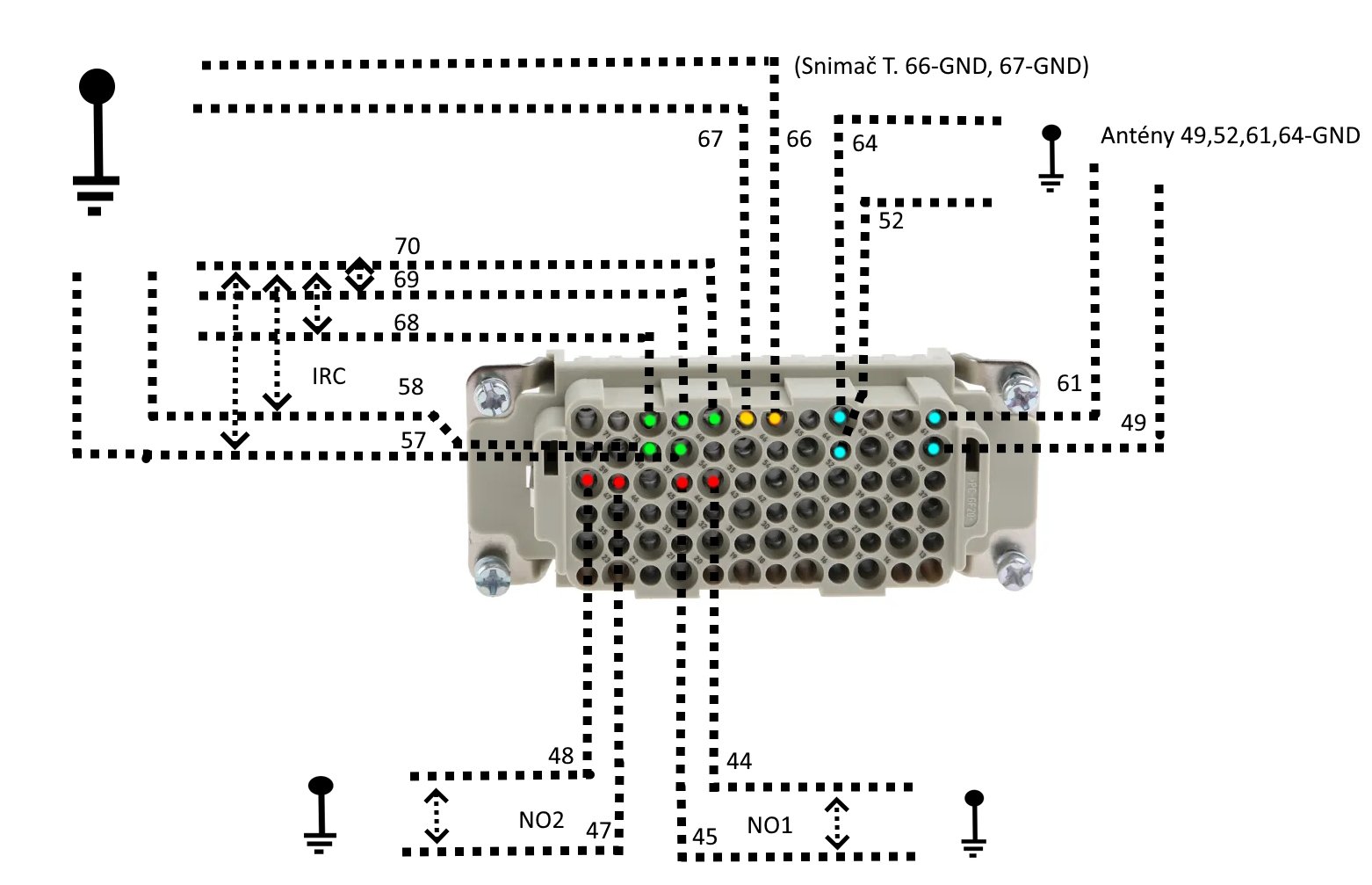

- ◯ Izolační stav
Podrobnosti izolačního stavu ▶
- ◯ Požadovaný stav - nad 20 MOhm / 500 V
- ◯ Linka RS485
Podrobnosti linky RS485 ▶
- ◯ Signály A-B, A-GND, B-GND - NO1 - 44(A),45(B) - NO2 - 47(A),48(B)
- ◯ Měření na obou stanovištích
- ◯ Měření při spojených konektorech Hummel
- ◯ Snímač tlaku
Podrobnosti snímače tlaku ▶
- ◯ Signály 66-GND, 67-GND / Mezi sebou v případě že je snímač zcela odpojen
- ◯ IRC snímač
Podrobnosti IRC snímače ▶
- ◯ Signály A, B, C, D, +, - vůči GND - 57(A), 58(B), 68(+), 69(C), 70(D)
- ◯ Snímače kódu
Podrobnosti snímačů kódu ▶
- ◯ Signály M-C, M-GND, C-GND, 49-61, 52-64
- ◯ Měření na obou stanovištích
- ◯ Zápis do protokolu Z2
Základní měření
▶
- ◯ Snímače kódu
Podrobnosti snímačů kódu ▶

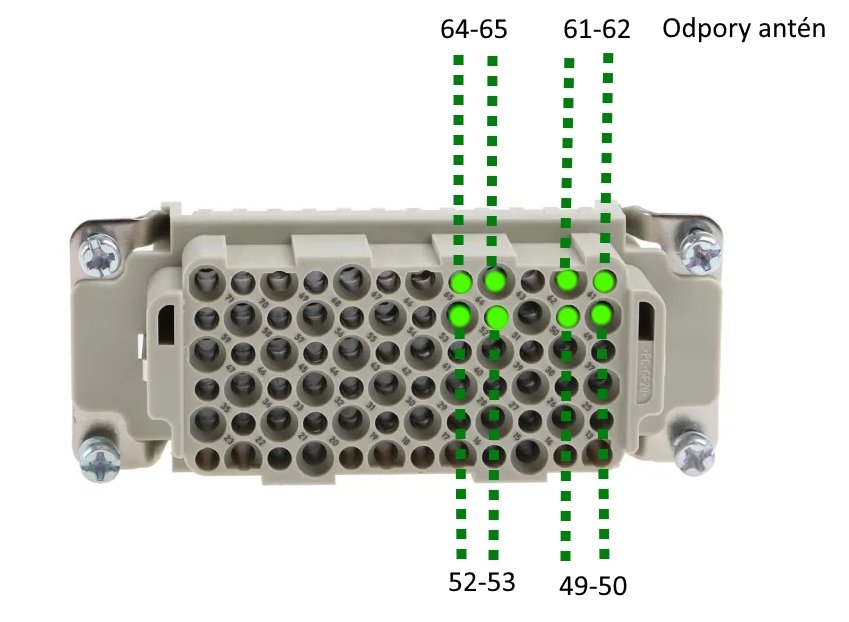

- ◯ Odpor sériově zapojených cívek
- ◯ Kanál M, kanál C
- ◯ Měření na obou stanovištích
- ◯ Napájecí napětí
Podrobnosti napájecího napětí ▶
- ◯ Zapnutí napájení, kontrola napětí a polarity

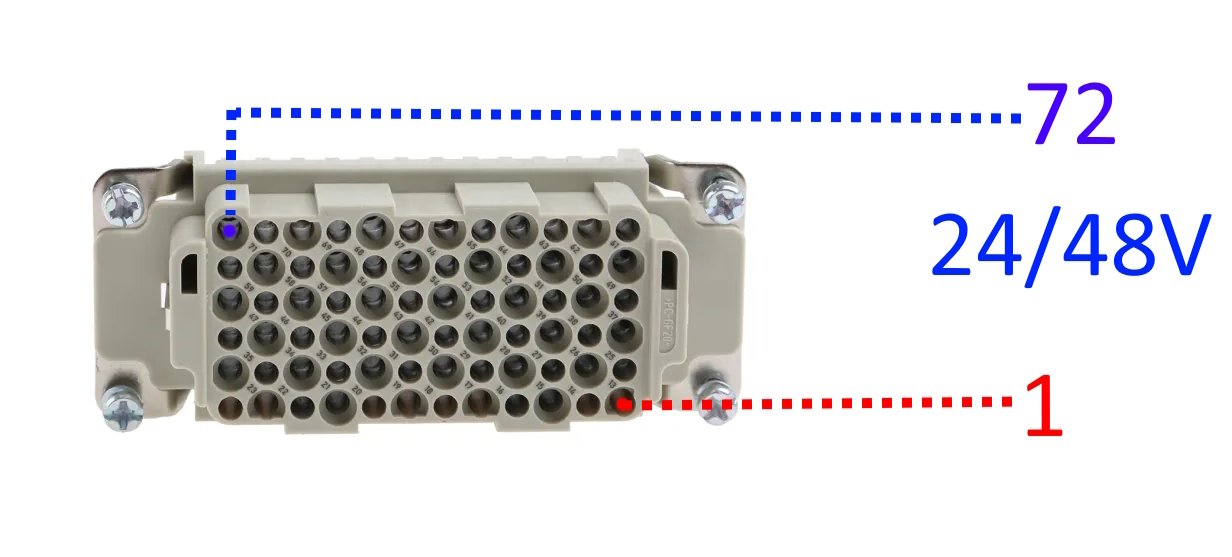

- ◯ ZJ konektor Harting, použít pult TZJ

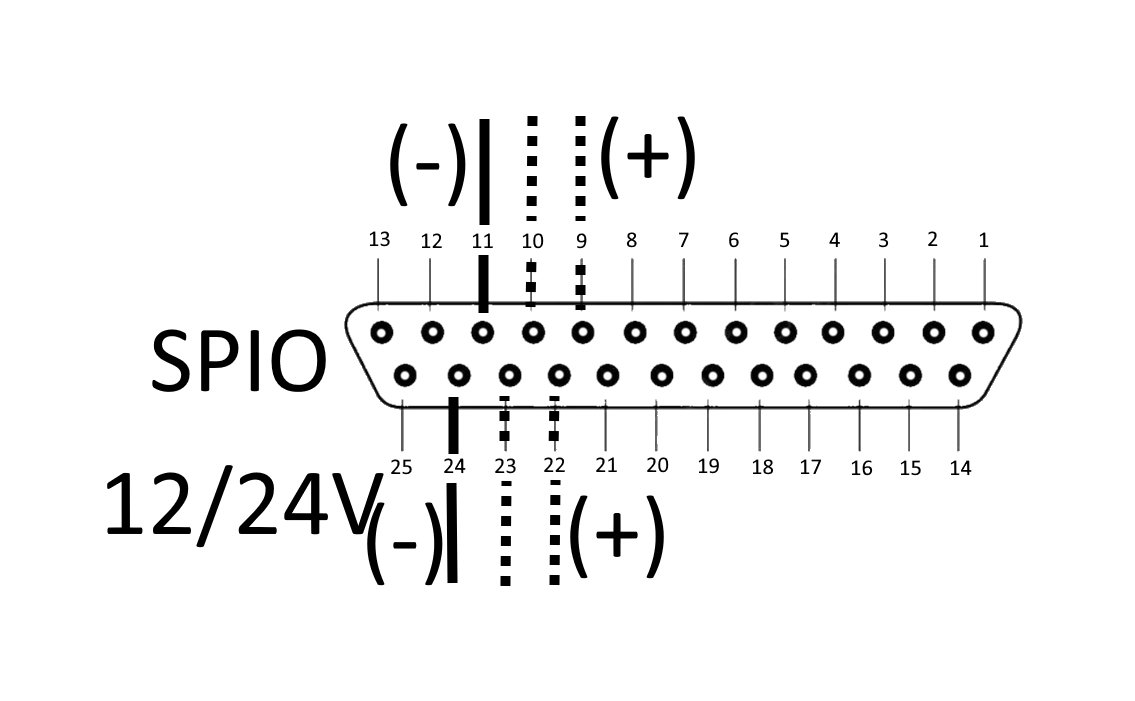

- ◯ SPIO konektor Cannon
- ◯ STB konektory Hummel, propojit příslušné svorky na pultu TZJ na + a –

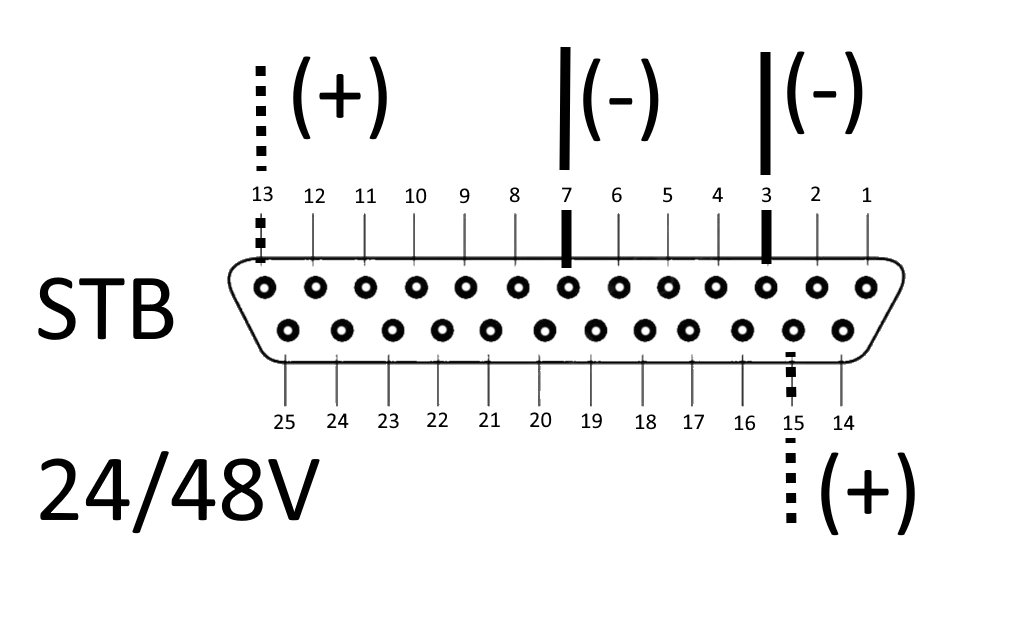

- ◯ STB konektor Cannon
- ◯ Black Box - propojovací kabel VZ1
- ◯ Použít schéma zapojení
- ◯ Zápis do protokolu Z2
- ◯ Binární výstupy SPIO
Podrobnosti binárních výstupů SPIO ▶
- ◯ Použít pult TZJ + adaptér SPIO nebo přímo měřit na konektoru Cannon
- ◯ Pokud je to nutné, propojit – pól na příslušnou svorku na konektoru Harting
- ◯ Měření proudového odběru výstupů
- ◯ Současná kontrola vstupů registračního zařízení (pokud je to možné)
- ◯ Pozor na možný zkrat / chybné zapojení !!!
- ◯ Měřit nejprve na rozsahu 10 A, až potom na nižším
Aktualizace softwaru
▶
- ◯ Otevření komponentů systému
Podrobnosti otevření komponentů ▶
- ◯ Otevřít přední panel ZJ
- ◯ Otevřít 2x NO
- ◯ Otevřít modul SPIO
- ◯ Otevřít modul Black Box
- ◯ Otevřít modul STB
- ◯ Vyjmout karty PWRM, 2xBIOM, UPBM
- ◯ Kontrola výrobních čísel karet podle HW-seznamu
- ◯ Příprava na aktualizaci softwaru
Podrobnosti přípravy na aktualizaci ▶
- ◯ Postupovat podle Seznamu aktivních aplikací
- ◯ Číslo AA podle specifikace zakázky
- ◯ Aktuální software - Software Library
- ◯ Použít příslušný programátor
- ◯ Do PAP zapsat výrobní číslo karty a číslo HDV
- ◯ Při programování z HW-seznamu (kombinace Ctrl + Shift + N) zapsat číslo HDV a zkontrolovat / upravit verzi SW
- ◯ Aktualizace softwaru
Podrobnosti aktualizace softwaru ▶
- ◯ ZJ
- ◯ Karta AVRA4, kanál M - sw VX
- ◯ Karta AVRA4, kanál C – sw VY
- ◯ Alternativní karty AVRA3 M / C, sw VM / VC
- ◯ 2x NO
- ◯ Karta NOP – sw OX, alternativní sw NO
- ◯ Karta NOC – sw NC
- ◯ SPIO
- ◯ Karta SPIOSM – sw SO
- ◯ Black Box
- ◯ Karta ARN – sw RMAB
- ◯ Aktualizace formátů na SD kartě
- ◯ STB
- ◯ Karta PWRM – sw PDAA
- ◯ Karta BIOM MA – sw BCAB, alternativní BCBB
- ◯ Karta BIOM MB – sw BCAC, alternativní BCBC
- ◯ Karta UPBM – sw VZMR, alternativní VZMB
- ◯ ZJ
- ◯ Složení komponentů systému
Podrobnosti složení komponentů ▶
- ◯ Zavřít přední panel ZJ
- ◯ Složit 2x NO
- ◯ Složit modul SPIO
- ◯ Složit modul Black Box
- ◯ Složit modul STB
- ◯ Zasunout karty PWRM, 2xBIOM, UPBM
- ◯ Zaplombovat všechny komponenty
- ◯ Montáž komponentů
Podrobnosti montáže komponentů ▶
- ◯ Namontovat komponenty na HDV
- ◯ Komplet ZJ + SPIO do 19“ racku
- ◯ 2x NO do pultů na stanovištích
- ◯ Namontovat STB modul
- ◯ Namontovat modul Black Box
- ◯ Mechanické uchycení komponentů
Připojení konektorů a zapnutí systému
▶
- ◯ Připojení konektorů
Podrobnosti připojení konektorů ▶
- ◯ ZJ - konektor Harting přes TZJ
- ◯ STB – konektory Hummel, Cannon, MVB
- ◯ SPIO - konektor Cannon
- ◯ Black Box – propojovací kabel ZJ
- ◯ IRC – konektor rozpojený
- ◯ 2x NO – připojit pouze napájení +, - (Vectron – konektor rozpojený)
- ◯ Zapnutí systému
Podrobnosti zapnutí systému ▶
- ◯ Kontrola ZJ – LED na předním panelu
- ◯ Kontrola 2x NO – ERR 0 (Vectron – kontrola napájení +, - na konektorech)
- ◯ Kontrola STB – karta A bliká modře, karty B, C, D svítí / blikají červeně
- ◯ Kontrola SPIO – LED bliká červeně
- ◯ Kontrola Black Box – LED na předním panelu
- ◯ Vypnutí systému
- ◯ Připojení návěstních opakovačů
Podrobnosti připojení návěstních opakovačů ▶
- ◯ 2x NO – připojení signálů A, B (Vectron – připojení konektorů)
- ◯ Zapnutí systému
Podrobnosti zapnutí systému ▶
- ◯ Kontrola komunikace 2x NO – ERR 33
- ◯ Kontrola napájení IRC – napětí cca 23,5 V
- ◯ Připojení konektoru IRC
Podrobnosti připojení konektoru IRC ▶
- ◯ Kontrola napájení IRC na TZJ – signály 68, 56, napětí cca 22,5 V
- ◯ Použít schéma zapojení
- ◯ Zápis do protokolu Z2
Konfigurace systému
▶
- ◯ Příprava na konfiguraci
Podrobnosti přípravy na konfiguraci ▶
- ◯ Vycházet z dokumentace Specifikace oživení HDV a instrukcí v Seznamu aktivních aplikací
- ◯ Spustit aplikaci KAM
- ◯ Připojit ATM3 / ATM4 na linku SPI na ZJ nebo SPIO / Připojit ATM5 do konektoru Black Box (do 15 sek. od zapnutí systému)
- ◯ Načtení konfiguračních dat ze ZJ do KAM
- ◯ Nastavení konfigurace
Podrobnosti nastavení konfigurace ▶
- ◯ Stisknout „M“ – změna nastavení konfigurace
- ◯ Nastavit konfiguraci podle instrukcí v Seznamu aktivních aplikací a Specifikaci oživení HDV
- ◯ Nastavit průměr kola – maximální hodnota / podle Protokolu o měření průměru
- ◯ Nastavit funkčnost a náběh – LS / EVM / EVM160 / SHP / STM
- ◯ Nastavit interval D1 – 8 hod. / 24 hod.
- ◯ Uložit konfigurační data z KAM do textového souboru
- ◯ Zapsat konfiguraci do protokolu C2
- ◯ Konfigurace Black Box
Podrobnosti konfigurace Black Box ▶
- ◯ Automatické nastavení konfigurace podle ZJ
- ◯ Odpojit kabel ATM5
- ◯ Po konfiguraci ZJ nutný restart systému
- ◯ Náběh modulu Black Box – kontrola LED na předním panelu
- ◯ Vypnutí systému
- ◯ Připojit kabel ATM5
- ◯ Vyčíst data z Black Boxu programem Transwin
- ◯ Při vyčítání zkontrolovat číslo HDV
- ◯ Odpojit kabel ATM5
Náběh systému a identifikace softwaru
▶
- ◯ Restart systému
Podrobnosti restartu systému ▶
- ◯ Odpojit ATM3 / ATM4
- ◯ Restart systému
- ◯ Kontrola náběhu systému – D1, bez ERR
- ◯ Identifikace softwaru
Podrobnosti identifikace softwaru ▶
- ◯ Připojit ATM3 / ATM4 / ATM5
- ◯ Spustit aplikaci SID
- ◯ Zvolit i jazyk EN a HU
- ◯ Stisknout „Opakuj“ pro nové načtení dat
- ◯ Uložit data z Clipboardu do textového souboru
- ◯ Kontrola správnosti SW verzí ve všech komponentech systému
- ◯ Odpojit ATM3 / ATM4 / ATM5
- ◯ Restart systému
- ◯ Zapsat vyčtená data do protokolu SID
Z2E1 – Ověření spolupráce s ETCS
▶
- ◯ ETCS oživený
Podrobnosti ETCS oživeného ▶
- ◯ Postupovat podle protokolu Z2E1
- ◯ Zapsat zjištěný stav do protokolu Z2E1
- ◯ ETCS neoživený
Podrobnosti ETCS neoživeného ▶
- ◯ Při binárním rozhraní použít tester ETCS
- ◯ Připojit kabel Cannon do STB
- ◯ Napájení testeru připojit do TZJ nebo použít napájení z konektoru Hummel pomocí redukce
- ◯ Simulovat signály STM-LS, STM-EVM, STM-SHP, STB-LS, STB-EVM, STB-SHP přepínači na testeru
- ◯ Kontrola výstupů – LED na testeru
- ◯ Zapsat zjištěný stav do protokolu Z2E1 – výsledek – ověření nebylo možné provést, Mirel VZ1 není provozuschopný jako STM modul
- ◯ Zapsat do protokolu D3 – Funkční zkouška STB zjištěný stav, do poznámky: ETCS neoživený - Kontrola funkčnosti STB pomocí testeru ETCS
- ◯ Při sériovém rozhraní není možné použít tester ETCS
Kontrola kompenzační cívky
▶
- ◯ Metodika
Podrobnosti metodiky ▶
- ◯ Postupovat podle Příručky oživení VZ1
- ◯ Použít tester VZT4 / VZT3
- ◯ Simulace signálu magnety KSV + smyčkou KS (VZT4)
- ◯ Simulace signálu magnety KSV / smyčkami KS kombinacemi připojení na snímače (VZT3)
- ◯ Provést kontrolu na obou stanovištích
- ◯ Při nesprávném výsledku odstranit nedostatky - technik zákazníka
- ◯ Zapsat zjištěný výsledek do protokolu Z2
Funkční zkouška D3
▶
- ◯ Provedení D3
Podrobnosti provedení D3 ▶
- ◯ Připojit tester VZT3 / VZT4 pomocí adaptéru do konektoru IRC
- ◯ Provést D3 v plném rozsahu
- ◯ Zjištěné nedostatky odstranit - technik zákazníka
- ◯ ETCS oživený
Podrobnosti ETCS oživeného ▶
- ◯ Provést Funkční zkoušku STB
- ◯ Ovládání ETCS – technik zákazníka
- ◯ ETCS neoživený
Podrobnosti ETCS neoživeného ▶
- ◯ Uvést do protokolu D3
- ◯ Kontrola funkčnosti STB testerem ETCS
- ◯ Vyčíst data z Black Boxu – kontrola dat
- ◯ Vyplnit protokol D3
- ◯ Vyhodnotit provozuschopnost / omezení
Kontrola snímače otáček IRC
▶
- ◯ Demontáž IRC
Podrobnosti demontáže IRC ▶
- ◯ Demontáž IRC z nápravy
- ◯ Přepnout VZ1 do režimu ZAV, tlak 5 bar, směr
- ◯ Točit snímačem v souladu s nastaveným směrem
- ◯ Točit snímačem opačným směrem – NZ3
- ◯ Provést kontrolu na obou stanovištích oběma směry
- ◯ Montáž IRC na nápravu
Podrobnosti montáže IRC ▶
- ◯ Zajištění IRC podložkami
- ◯ Při NZ3 pozor na tlak! - Při pohybu je nutný tlak 5 barů!
Ukončení oživení
▶
- ◯ Stanovení platnosti D4
Podrobnosti stanovení platnosti D4 ▶
- ◯ Podle HW-seznamu určit platnost D4 – podle nejstaršího vyskladněného komponentu (ZJ, NO, STB, SHPE), datum + platnost 10 / 2 roky
- ◯ Vyznačit měsíc a rok na nálepce D4
- ◯ Na SVP plombu / ZJ nalepit nálepku D4
- ◯ Finální připojení
Podrobnosti finálního připojení ▶
- ◯ Vypnout systém
- ◯ Odpojit TZJ
- ◯ Na konektor Harting osadit SVP plombu
- ◯ Foto osazené SVP plomby
- ◯ Připojit konektor Harting
- ◯ Finální zapnutí systému, provedení D1 – bez ERR
- ◯ Číslo nálepky D4 zapsat do protokolu Z2
Dokumentace z oživení
▶
- ◯ Protokoly
Podrobnosti protokolů ▶
- ◯ Z2 – oživení systému
- ◯ Vyhodnocení provozuschopnosti
- ◯ C2 – konfigurace systému
- ◯ SID – identifikace softwaru
- ◯ Z2E1 – ověření spolupráce s ETCS
- ◯ D3 – funkční zkouška
- ◯ Protokoly v pdf podepsané digitálním podpisem
- ◯ Další dokumenty
Podrobnosti dalších dokumentů ▶
- ◯ SID – textový soubor (SK, EN, HU)
- ◯ Fotografie SVP plomby na konektoru Harting
- ◯ Evidence
Podrobnosti evidence ▶
- ◯ Zápis oživení do Servisní evidence
Schémata zapojení a měření
▶
-
STB Canon 25 pin ▶
-
SPIO Canon 25 pin ▶
-
Napětí Izolace Harting 72 ▶
-
Izolace Harting 72 ▶
-
Odpor Izolace Harting 72 ▶
-
Propoj Izolace Harting 72 ▶
Poruchová hlášení
▶
- E00 Spojená porucha opakovače signálu Mirel VZ1
- E00 Porucha sledovacího obvodu opakovače signálu Mirel VZ1
- E00 Porucha paměti opakovače signálu Mirel VZ1
- E00 Trvalá ztráta komunikace opakovače signálu Mirel VZ1 se základní jednotkou
- E00 Porucha komunikace opakovače signálu Mirel VZ1
- E00 Narušená integrita nastavených parametrů na opakovači signálu Mirel VZ1
- E00 Trvalá ztráta komunikace opakovače signálu Mirel VZ1 se základní jednotkou
- E01 Porucha zjištěná sledovacím obvodem (watchdog) základní jednotky
- E02 Porucha v paměti základní jednotky EEPROM
- E03 Porucha opakovače signálu Mirel VZ1
- E04 Porucha komunikace základní jednotky s opakovačem signálu Mirel VZ1 na 1. řídicím stanovišti
- E05 Porucha komunikace základní jednotky s opakovačem signálu Mirel VZ1 na 2. řídicím stanovišti
- E06 Porucha komunikace procesních modulů v základní jednotce
- E07 Porucha převodové cesty převzetí kódu při jednorázové autodiagnostice
- E08 Porucha EPV při jednorázové autodiagnostice
- E09 Porucha neprovedené zkoušky D1 během 4 hodin po zapnutí zařízení
- E10 Porucha integrity spuštění procesních modulů v základní jednotce
- E11 Porucha EPV při spuštění vlakového zabezpečovače - nedostatečný pokles tlaku
- E12 Pohyb lokomotivy při příliš nízkém tlaku hlavního rozvodu
- E14 Porucha integrity vyhodnocení nejvyšší dovolené rychlosti
- E15 Porucha integrity vyhodnocení převedených návěstních znaků dle specifikace ŽSR nebo pokynu k rychlosti dle specifikace MÁV
- E20 Porucha měření rychlosti
- E21 Porucha vyhodnocení skutečného směru jízdy
- E22 Porucha zdroje napětí přírůstkového čidla otáček
- E23 Porucha zdroje napětí snímače tlaku v hlavním rozvodu vzduchu
- E24 Porucha měření tlaku v hlavním rozvodu vzduchu
- E25 Porucha integrity měření rychlosti mezi kanály M a C
- E26 Porucha integrity měření tlaku v hlavním rozvodu vzduchu mezi kanály M a C
- E27 Porucha integrity nastaveného druhu práce mezi kanály M a C
- E28 Porucha integrity údajů pro opakovač signálu
- E30 Porucha dekódování a provádění pokynů procesorů
- E31 Chyba integrity nastavených provozních parametrů
- E32 Porucha opakovaného startu zkoušky D1
- E33 Chyba integrity konfiguračních údajů vlakového zabezpečovače
- E40 Porucha v paměti FLASH základní jednotky
- E41 Porucha v paměti RAM základní jednotky
- E42 Narušená integrita softwaru – část UNI
- E43 Narušená integrita softwaru – část ŽSR
- E44 Narušená integrita softwaru – část MÁV
- E50 Všeobecná porucha kontrolního modulu opakovače signálu Mirel VZ1
- E51 Porucha komunikace s kontrolním modulem opakovače signálu Mirel VZ1
- E52 Porucha integrity zobrazení návěstního znaku na opakovači signálu Mirel VZ1
Obecné schémata
▶
-
Obecné schéma zapojení ▶
Kliknutím na náhled otevřete PDF v plné velikosti.
